Щиты автоматического ввода резервного питания (АВР)

Обеспечение бесперебойной подачи электроэнергии крайне важно во множестве сфер деятельности. Оборудованные данными компонентами медицинские учреждения уже стали нормой во многих странах мира, а отдельные отрасли производства просто нельзя себе представить без обеспечения постоянной подачи электрической энергии. Профессиональный подход к реализации таких систем предусматривает использование целого набора компонентов, которые исключают перегрузки, а также гарантируют подачу энергии от другого источника в требуемый срок. Покупая АВР нашего производства, можно быть уверенным в безопасности и безотказном функционировании оборудования при любых обстоятельствах.

Наша компания готова обеспечить полный набор требуемых услуг для того. Чтобы гарантировать высокое качество работы предприятия или учреждения. Не секрет, что состояние отечественных электросетей часто поддаётся заслуженной критике. Отсутствие обновления в течение долгого времени. Устаревшие компоненты и системы не способны в полной мере реализовать эффективное снабжение пользователей. В отдельных регионах это особенно актуально, так постоянные перебои электропитания приводят к нехарактерным нагрузкам и постепенному износу функциональных частей оборудования с последующим выходом их из строя.

Назначение.
Обеспечение и распределение питания технологического оборудования от независимых источников.

Применение.
Применяется на промышленных объектах и объектах гражданского строительства, базовых станциях сотовой связи, и др.

Решаемые задачи.
- Обеспечение питания напряжением 380 В от одного из двух или более независимых источников (основной и резервный и т.д.) или дизель генератора (ДГ);
- Распределение питания и защита технологического оборудования от перегрузок и КЗ;
- Автоматическое переключение питания на резервный ввод при пропадании напряжения на основном вводе;
- Ручное переключение питания на ДГ;
- Защита технологического оборудования от грозовых разрядов;
- Учет потребления электроэнергии;
- Обеспечение питания при проведении регламентных работ.
Применяемое оборудование.

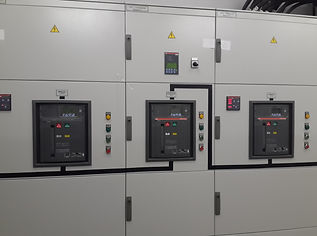

- Вводные автоматические термомагнитные выключатели SACE (Isomax) Tmax, Emax стационарного и выкатного исполнения на токи от 16 до 6000А с моторными приводами в качестве коммутирующих устройств;
- Контакторы для коммутации силовых цепей серии ESB, A, AF до 1650А с механической блокировкой от одновременного срабатывания, время переключения (срабатывания) вводов от 0,05 до 0,1 сек;
- Контроль за состоянием сети реализуется на реле типа CN PVS с контролем фазного, линейного напряжения с регулировкой верхнего/нижнего порога срабатывания, асимметрией напряжения (2-20% Uном) и чередованием фаз, или многофункциональными измерительными приборами;
- Шкафное оборудование и аксессуары производства ABB (Германия), других производителей со степенью защиты от IP31 до IP54.

Стратегическое значение АВР

АВР: сфера применения
АВР представляет собой устройство автоматического ввода резерва. Оно используется с целью возобновления питания потребителей посредством соединения источника резервного питания в автоматическом режиме в момент прекращения работы основного источника питания. Кроме того, АВР необходимо для восстановления основного источника питания при параллельном восстановлении рабочего источника. Применяется АВР чаще всего на промышленных и транспортных предприятиях с целью электроснабжения на должном уровне потребителей первых двух категорий.

АВР щиты: функции
Щиты АВР - это, в первую очередь, надежная система контроля напряжения, как в цепях резервного, так и основного источников питания, а также последовательности чередования их фаз. Также АВР обеспечивает, методом присоединения за одну секунду резервного источника питания, восстановление системы электроснабжения (такая же проблема может возникнуть и при временном исчезновении напряжения основного источника). Посредством АВР возможно постоянное сравнение показателей напряжения двух источников питания с установленными минимальными и максимальными значениями (высчитываются отклонения). Как только основной источник питания восстановлен, благодаря АВР электроустановки приобретают доаварийный характер. АВР обеспечивает визуальный контроль возможных нарушений фаз напряжений. После того как оператором дается команда об отключении основного и резервного питания, АВР выполняет эту задачу.

Щитки типа АВР (ЩАП) предназначены для автоматического переключения на резервное питание цепей освещения и силового электрооборудования при исчезновении напряжения нормального питания. Возврат схемы в исходное состояние происходит также автоматически при восстановлении нормального питания.

Степень защиты щитков IР31, IP54.

ЩАП представляют собой отдельные шкафы навесного либо напольного типа.

В щиты ЩАП устанавливается реле контроля фаз ЕЛ, предназначенное для контроля допустимого уровня напряжения и порядка чередования фаз в системах трехфазного напряжения, для защиты от недопустимой асимметрии фазных напряжений и работы на двух фазах, а также от обрыва фаз. Реле ЕЛ имеет регулируемую выдержку времени срабатывания в пределах от 0,1 до 10 сек. Щиты ЩАП изготавливаются как на отечественном, так и на импортном оборудовании. Срок гарантийного обслуживания 12 месяцев. Сборка ЩАП(АВР) возможно также на оборудовании Schneider Electric, Siemens, Legrand, Telemecanique, Moeller.

В комплект поставки входят:

изделие в комплектации, согласно заказа;
ключ на каждый тип замка по – 1 шт;
паспорт и руководство по эксплуатации – 1шт;
сертификат соответствия (копия) – 1шт.

Главное наше преимущество – это цены на щиты АВР

Кроме стандартных привычных проблем с отечественными электролиниями, стоит учитывать также определённый набор форс-мажорных обстоятельств, определённые виды которых отнюдь не редкость для нашей страны. Пожары, подтопления, штормовой ветер или обильный снегопад чаще всего вызывают именно порыв линий электропередач, что сопровождается погружением в темноту целых городов и районов. Восстановление возможно только после окончания катаклизма, поэтому ремонтные работы способны затянуться на длительный срок. Владельцы предприятий и учреждений, купившие АВР для своих систем аварийного снабжения могут не беспокоиться о функциональности и соответствия всех процессов технологическим нормам даже в случае, когда магистральные линии отключились.

В настоящее время наличие электроэнергии является ключевым фактором обеспечения главных потребностей человека и успешной работы практически всех приборов. АВР ценой доступен практически для каждого, при этом его пользу невозможно переоценить, ведь оперативное и своевременное включение освещения и питания позволяет гарантировать соответствующий порядок, реализовать при необходимости все незавершённые циклы и операции, обеспечить спокойствие и организованность коллектива.

Автоматизация процесса и поддержания должного состояния резервных систем позволяет им успешно функционировать даже в то время, когда специалистов нет рядом. Наша компания готова реализовать комплексные работы по установке АВР в системы резервного питания практически любого типа и мощности. Если Вам необходимо купить АВР, то обязательно обращайтесь в нашу компанию!
