ПЩ - Панели щитов

(ПЩ) - Распределительные панели щитов серии ЩО (ЩО-70, ЩО-91) предназначены для:

- приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц и напряжением 380 / 220 В,

- защиты от перегрузок и токов короткого замыкания

- комплектования распределительных устройств с глухозаземленной нейтралью.

Щиты устанавливаются в помещениях с температурой окружающей среды от -40 до +35 °С.

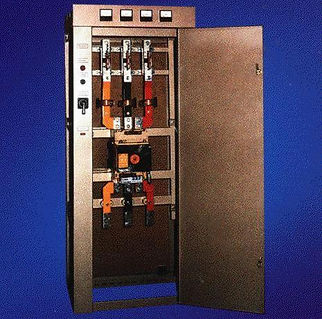

Конструктивно панели ЩО70 представляют собой металлоконструкции, предназначенные для одностороннего обслуживания и имеющие степень защиты

с фасадной стороны IP20,

с остальных сторон IP00.

По назначению панели ЩО делят на:

Технические характеристики панели ЩО

Наименование параметра Значение параметра

Номинальное напряжение, 0,23; 0,4 кВ

Частота, 50 Гц

Число отходящих линий, 2-9 шт

Номинальные токи отходящих линий, А 16; 25; 32; 40; 50; 63; 80

100; 125; 160; 250; 400

500; 630; 1000; 1600; 2500

Номинальные токи вводов, А 630; 1000; 1600; 2500; 4000

Номинальные токи секционных панелей, А 630; 1000; 1600; 2500; 4000

Ток электродинамической стойкости, 41 кА

Комплектация каждого устройства зависит от технических требований заказчика и выполняется согласно заявке. Внешний вид, габаритные размеры
