Щиты этажные (ЩЭ)

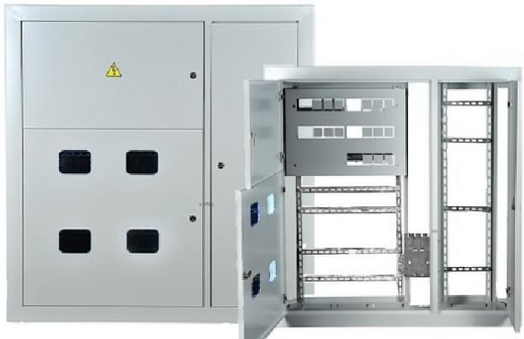

Щиты этажные серии ЩЭ

предназначены для приема, распределения и учета электроэнергии напряжением 220 В, а также для защиты линий квартир при перегрузках и коротких замыканиях.

Конструкция учетно-распределительных щитков предусматривает наличие 3-х отсеков:

абонентский отсек, в котором устанавливаются аппараты защиты вводов и отходящих линий в квартиры;
отсек учета, в котором устанавливаются однофазные электрические счетчики и аппарат для отключения лестничного стояка;
слаботочный отсек для размещения устройств телефонной, радиотрансляционной и телевизионной сетей.

В вводно-учетном и распределительном отсеках размещены перфорированные планки для крепления счетчиков (по количеству квартир). Предусмотрена возможность установки в этом же отсеке аппарата отключения магистральной линии.

В распределительном отсеке установлены DIN-рейки для аппаратов групповых линий и элементы для установки шин N и РЕ. Отсек укомплектован оперативной панелью.

Отсек слаботочного оборудования снабжен перфорированными профилями для прокладки теле- и радиосетей, телефонных линий, сетей охранной сигнализации, домофонов и т.п.

Щитки устанавливаются в специальной нише. Ввод линии электропитания в щиток производится без разрезания магистрали 380/220 В.

Функционально этажные щитки делятся на:

распределительные – для присоединения квартирных учетно-групповых щитков;
учетно-распределительные – для присоединения квартирных групповых щитков и поквартирного учета электроэнергии;
учетно-распределительно-групповые – для присоединения групповых цепей квартир и поквартирного учета электроэнергии

Щитки классифицируются по следующим признакам:

Щиты этажные (ЩЭ)по исполнению, относящемуся к виду установки:

настенное;
встраиваемое в нишу.

Щиты этажные (ЩЭ)по наличию слаботочного отсека:

с отсеком;
без отсека.

Щиты этажные (ЩЭ)по наличию аппарата для защиты и отключения питающей цепи (стояка):

с аппаратом (или местом, предусмотренным для последующей его установки потребителем);
без аппарата отключения стояка.

Условия эксплуатации

Щитки сохраняют работоспособность в процессе воздействия следующих климатических факторов:

Щиты этажные (ЩЭ)верхнего значения температуры окружающего воздуха 35°C;
Щиты этажные (ЩЭ)нижнего значения температуры окружающего воздуха минус 10°C;
Щиты этажные (ЩЭ)верхнего значения относительной влажности воздуха 80% при 25°C.
Щиты этажные (ЩЭ)Высота над уровнем моря – не более 2000 м.
Щиты этажные (ЩЭ)Тип атмосферы – II по ГОСТ 15150.
