Пункты распределения серии ПР8511



 Пункты (шкафы) распределительные серии ПР8511 предназначены для распределения электрической энергии и защиты электрических установок при перегрузках и токах короткого замыкания, а также для нечастых (до 6 включений в час) оперативных включений и отключений электрических цепей и асинхронных электродвигателей.



Основные технические характеристики ПР11.

   Номинальное напряжение:     до 660В

   Номинальный ток:                  до 630А

   Частота:                                     50 Гц



Условия эксплуатации

• Температура окружающего воздуха от +1 до+40 °C;

• Высота над уровнем моря не более 2000м;

• Окружающая среда невзрывоопасная, не содержащая агрессивных газов или паров, разрушающих металлы и изоляцию;

• Ошиновка выдерживает без повреждений ударный ток короткого замыкания 10 кА;

• Степень защиты IP21,IP54 по ГОСТ 14254-96.



Конструкция

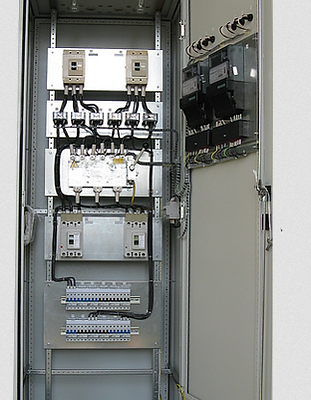

• Пункты распределительные изготавливаются напольного, навесного и утопленного исполнения в виде металлического ящика, внутри которого устанавливается набор автоматических выключателей.

• Доступ обеспечен со стороны фасада через дверь.

• Ввод питающих кабелей и отходящих линий осуществляется как сверху, так и снизу.

• За дверью ПР располагается оперативная панель с выведенными на нее органами управления аппаратами, которая исключает доступ к токоведущим частям.
