Основные технические характеристики ПР11.



   Номинальное напряжение:             до 660В

   Номинальный ток:                           до 630А

   Частота:                                                50 Гц



Условия эксплуатации:

Высота над уровнем моря                        до 2000 м

Окружающая среда                                    невзрывоопасная, не содержащая токопроводящей пыли,

                                                                     агрессивных паров и газов в концентрациях, разрушающих

                                                                     металл и изоляцию.

Рабочее положение                                   вертикальное, возможное отклонение от вертикали -5°.

Требования техники безопасности        в соответствии с ГОСТ 12.2.007.0-75



Шкафы размещают

  • на стене (навесное исполнение),

  • в нише стены (утопленное исполнение),

  • на полу помещения (напольное исполнение).



Габариты в зависимости от номинального тока распределительного пункта приведены в таблице.



Номинальный ток                                  Габаритные размеры, B х H х L

100 А, 160 А                                                            750х500х200

                                                                               1000х750х200

250 A, 400 A                                                            800х750х200

                                                                               1000х750х200

                                                                               1200х750х200

630 А                                                                     2000х800х450

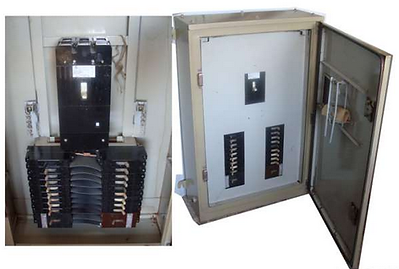

Шкафы распределительные серии ПР-11

 Шкафы распределительные серии ПР-11 предназначены для распределения электроэнергии, защиты электрических установок напряжением до 660 В переменного тока частотой 50 и 60 Гц при перегрузках и коротких замыканиях а также для нечастых (до трех включений в час) оперативных коммутаций электрических цепей и прямых пусков асинхронных двигателей.

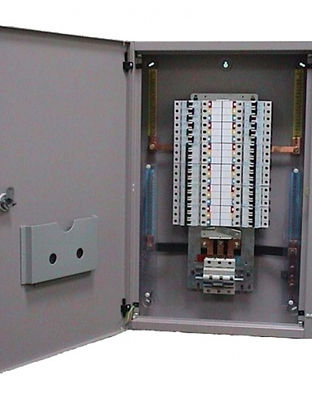

Распределительный щит ПР11 представляет собой унифицированный металлический корпус, в котором на горизонтальных профилях устанавливается соответствующая аппаратура.

  • Для обслуживания установленной в шкафах аппаратуры предусмотрена одностворчатая дверь, запирающаяся на замок.

  • Линия электропитания подключается либо к вводному выключателю, либо к специальным вводным зажимам.

  • Отходящие групповые линии подключаются к соответствующим автоматическим выключателям.

  • Внутри шкафа расположены нулевая рабочая и защитная шины.
