   Ящик управления освещением

                         (ЯУО)



  Предназначены для автоматического, местного, ручного или дистанционного (из диспетчерского пункта) управления осветительными сетями и установками производственных зданий, сооружений, территорий любых объектов с любыми источниками света (лампами накаливания, ДРЛ, ДРИ, люминисцентными и др.)

 Щиты управления освещением ЩУО могут также применяться в осветительных и облучательных установках сельскохозяйственных производств для организации «светового дня» в птицеводческих и животноводческих помещениях, при искусственном выращивании овощных культур и др.

Общие характеристики

Род тока силовой цепи                         переменный трехфазный

Номинальный ток                                                  до 200А

Частота                                                                       50 Гц

Номинальное напряжение силовой цепи                     380

Номинальное напряжение цепи управления                220

Верхний предел уставки освещенности                    2000 Лк

Нижний предел уставки освещенности                          5 Лк



Конструкция

Щит управления освещением как правило состоит из 3-х частей:

  • Силовая (автоматический выключатель, электромагнитный пускатель);

  • Аппаратура управления (фотореле и суточное реле времени);

  • Выносной фотодатчик.

  •

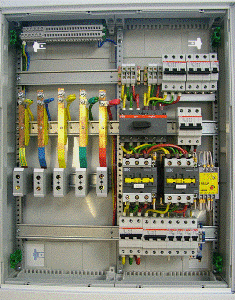

ЩУО изготавливаются в металлических шкафах. Представляет собой блок, состоящий из пускорегулирующей аппаратуры, светосигнальной и коммутационной аппаратуры.



Габаритные размеры шкафов, мм



                      62Г / 750 × 700 × 350



                      31Г / 682 × 350 × 170



                      62Г / 750 × 700 × 350



                      62Г / 750 × 700 × 350



Условия эксплуатации ЩУО.

- Температура окружающего воздуха от +1 до +40 С
- Высота над уровнем моря не более 2000м
- Окружающая среда невзрывоопасная, не содержащая агрессивных газов или паров разрушающих металлы и изоляцию.
- Степень защиты IP54 по ГОСТ 14254-96

  ЩУО обеспечат:

- включение-выключение установки от сигналов фотодатчика, с целью достигнуть заданного уровня освещенности;

- включение-выключение с пульта управления, размещенного удаленно;ручное отключение аппаратурой, которая расположена на дверце ящика;

- ручное или механическое включение-выключение установки освещения в заданный период времени.
